LSV系列
插装式带位置检测换向阀
SW | H | G | 04 | -C2 | E | T | - A240 | - 10 | - AB |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |

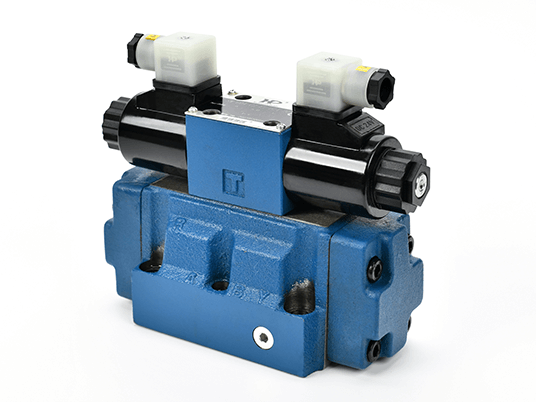

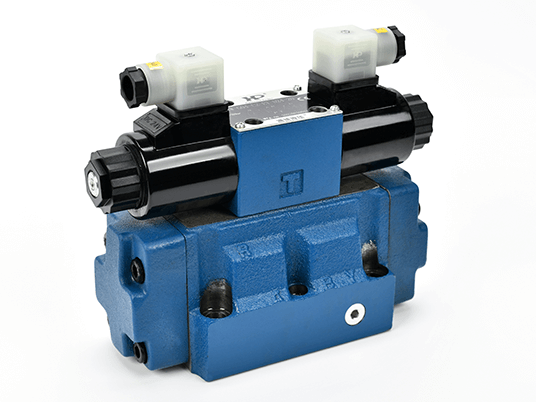

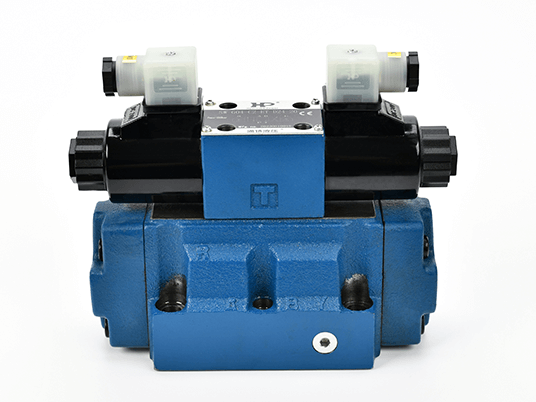

1- 电液换向阀
2- H 高压系列
3- 安装方式 板式安装
4- 公称通径 04:16通径;06:25通径;10:32通径
5- 滑柱型式 详见滑柱形式表
6- 控制形式 空白:内控;E:外控
7- 泄油形式 空白:内泄;T:外泄
8- 线圈电压 A110;A120;A220;A240;R110;R120;R220;R240(R线圈仅20型规格);D12;D24
9- 接线方式 10:接线盒附指示灯;20:插式接线座附指示灯(PG11);31:接线式
10- 空白:无行程调整装置;AB:AB两侧均附行程调整装置(SWH无此装置);A:A侧附行程调整装置(SWH无此装置);B:B侧附行程调整装置(SWH无此装置)
外泄：250
| 最大压力 | 350 | bar |
| 最大流量 | 650 | L/min |
最大容许背压 | 内泄：160 外泄：250 | bar |
